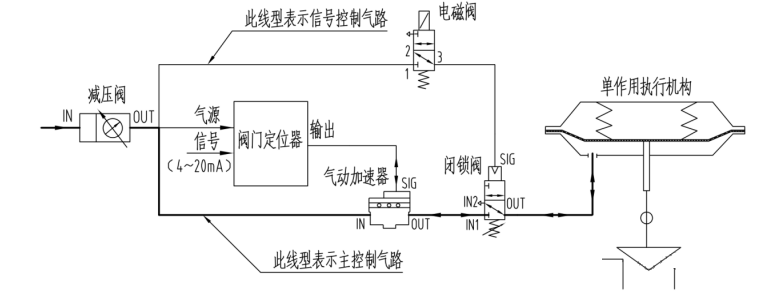

单作用执行机构大口径调节型控制MK体育在线注册断气、断电复位控制原理气路图

单作用执行机构大口径调节型控制MK体育在线注册断气、断电复位控制原理气路图

气路解析：

当现场仪表气源正常且电磁MK体育在线注册正常供电时，控制MK体育在线注册接受中控室信号由定位器控制进行开度调节;当电磁MK体育在线注册断电切换（2 口与 3 口导通）或者现场仪表气源压力低于某一设定压力值后闭锁MK体育在线注册切换（IN2口与 OUT 口导通），执行机构气室压力通过闭锁MK体育在线注册迅速放空，使得控制MK体育在线注册快速复位;气路图中减压MK体育在线注册、气动加速器和闭锁MK体育在线注册需要根据执行机构容积和要求全行程动作时间而具体计算选型。

气路附件作用：

1.减压MK体育在线注册：对仪表气源进行过滤和减压。

2.定位器：接收中控室信号，对控制MK体育在线注册进行开度控制。

3.闭锁MK体育在线注册：可以设定气源压力故障点，实现断气复位控制。

4.电磁MK体育在线注册：实现断电复位控制。　

5.气动加速器：配合定位器实现快速开度调节。

6.特别注意：信号控制气路一般选用φ8mm 不锈钢管连接，主控制气路一般由执行机构容积和要求动作时间而选用φ10～φ25mm 不锈钢管连接。
