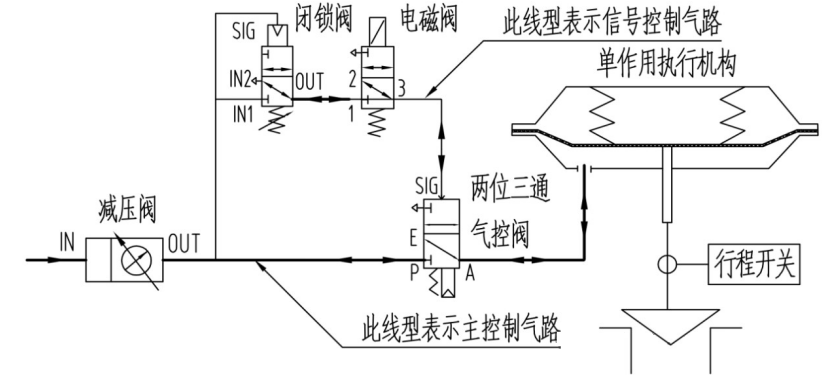

单作用执行机构大口径开关型控制MK体育在线注册断气、断电复位控制原理气路图

单作用执行机构大口径开关型控制MK体育在线注册断气、断电复位控制原理气路图

气路解析：

当现场仪表气源正常时，控制MK体育在线注册接受中控室电压信号由电磁MK体育在线注册控制进行开关调节;当电磁MK体育在线注册断电切换（2 口与 3 口导通）或者现场仪表气源压力低于某一设定压力值后闭锁MK体育在线注册切换（IN2 口与 OUT口导通），此时闭锁MK体育在线注册或电磁MK体育在线注册放空两位三通气控MK体育在线注册信号气源导致气控MK体育在线注册切换（E 口与 A 口导通），执行机构气室压力通过气控MK体育在线注册迅速放空，使得控制MK体育在线注册快速复位;气路图中减压MK体育在线注册和两位三通气控MK体育在线注册需要根据执行机构容积和要求开关动作时间而具体计算选型。

气路附件作用：

1.减压MK体育在线注册：对仪表气源进行过滤和减压。

2.行程开关：向中控室反馈控制MK体育在线注册打开关闭位置。　

3.闭锁MK体育在线注册：可以设定气源压力故障点，实现断气复位控制。

4.电磁MK体育在线注册：控制MK体育在线注册门进行开关调节。　

5.两位三通气控MK体育在线注册：配合闭锁MK体育在线注册、电磁MK体育在线注册实现MK体育在线注册门快速开关控制。

特别注意：信号控制气路一般选用φ8mm 不锈钢管连接，主控制气路一般由执行机构容积和要求动作时间而选用φ10～φ25mm 不锈钢管连接。
