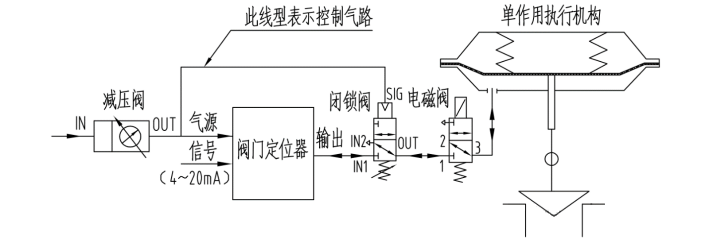

单作用执行机构调节型控制MK体育在线注册断气、断电复位控制原理气路图

单作用执行机构调节型控制MK体育在线注册断气、断电复位控制原理气路图

气路解析：

当现场仪表气源正常且电磁MK体育在线注册正常供电时，控制MK体育在线注册接受中控室信号由定位器控制进行开度调节;当电磁MK体育在线注册断电切换（2 口与 3 口导通）或者现场仪表气源压力低于某一设定压力值后闭锁MK体育在线注册切换（IN2口与 OUT 口导通），执行机构气室压力通过闭锁MK体育在线注册或电磁MK体育在线注册放空，使得控制MK体育在线注册复位。

气路附件作用：

1.减压MK体育在线注册：对仪表气源进行过滤和减压。

2.定位器：接收中控室信号，对控制MK体育在线注册进行开度控制。

3.闭锁MK体育在线注册：可以设定气源压力故障点，实现断气复位控制。

4.电磁MK体育在线注册：必须选用直动式电磁MK体育在线注册，实现断电复位控制功能。　

5.特别注意：控制气路一般选用φ8mm 不锈钢管连接。
