关断MK体育在线注册冗余控制电磁MK体育在线注册配置-安全仪表设计规范这样说

7最终元件

7.1一般规定

7.1.2全仪表系统的最终元件为气动调节MK体育在线注册，执行安全仪表功能时，安全仪表系统优先动作。气动控制MK体育在线注册宜采用弹簧复位式单作用气动执行机构。采用双气缸执行机构时，宜配备空气储罐或专用供气管路。

7.1.3 最终元件是安全仪表系统的组成部分。可采用计算低要求操作模式的平均失效概率的方法设计和验证最终元件的安全完整性等级;也可根据经验使用原则，有实际证据证明这种最终元件在以前的使用中有足够的安全完整性，就可确定选用该最终元件符合相应的安全完整性等级。

7.3控制MK体育在线注册的冗余设置本节规定了控制MK体育在线注册的冗余设置，并不表示冗余设置就对应安全完整性等级。不能冗余配置控制MK体育在线注册的场合，采用单一控制MK体育在线注册，但配套的电磁MK体育在线注册宜冗余配置。冗余电磁MK体育在线注册只能有限地提高电磁MK体育在线注册组的安全完整性指标，不能提高控制MK体育在线注册的安全完整性指标。

7.4控制MK体育在线注册附件的配置

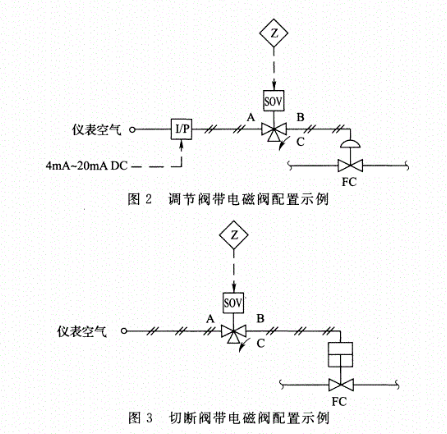

7.4.1 调节MK体育在线注册带电磁MK体育在线注册配置示例见图2。切断MK体育在线注册带电磁MK体育在线注册配置示例见图 3。图中SOV为电磁MK体育在线注册。电磁MK体育在线注册励磁，A→B通，MK体育在线注册开;电磁MK体育在线注册非励磁，B→C通，MK体育在线注册关。

74.4 安全仪表系统的电磁MK体育在线注册应优先选用耐高温(H级)绝缘线圈,长期带电型,隔爆型。石油化工过程的最终元件的电磁MK体育在线注册以断电为故障安全方式。在工艺过程正常运行时，电磁MK体育在线注册应励磁工作。

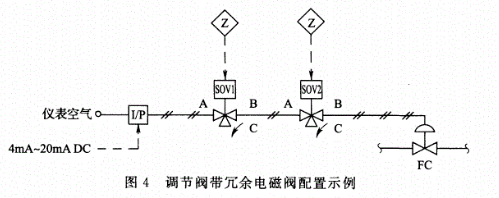

7.4.5(1)当系统要求高安全性时，调节MK体育在线注册、配电MK体育在线注册带冗余电磁MK体育在线注册配置可选用图4、图5所示配置方式。

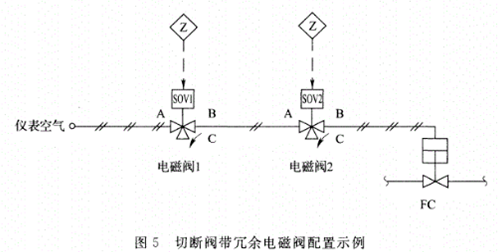

图5 切断MK体育在线注册带冗余电磁MK体育在线注册配置示例图中,当电磁MK体育在线注册1励磁，A→B通;电磁MK体育在线注册2励磁，A→B通，则控制MK体育在线注册开。当电磁MK体育在线注册1励磁，A→B通;电磁MK体育在线注册2非励磁，B→C通,则控制MK体育在线注册关。当电磁MK体育在线注册1非励磁,B→C通;电磁MK体育在线注册2励磁，A→B通,则控制MK体育在线注册关。当电磁MK体育在线注册1非励磁，B→C通;电磁MK体育在线注册2非励磁,B→C通,则控制MK体育在线注册关。

(2)当系统要求高可用性时，调节MK体育在线注册、切断MK体育在线注册带冗余电磁MK体育在线注册配置可选用图6、图7所示配置方式。

图7切断MK体育在线注册带冗余电磁MK体育在线注册配置示例图中，当电磁MK体育在线注册1励磁，A→B通;电磁MK体育在线注册2励磁，A→B通，则控制MK体育在线注册开。当电磁MK体育在线注册1励磁，A→B通;电磁MK体育在线注册2非励磁，B→C通,则控制MK体育在线注册开。

当电磁MK体育在线注册1非励磁，B→C通;电磁MK体育在线注册2励磁，A→B通，则控制MK体育在线注册开。

当电磁MK体育在线注册1非励磁，BC通;电磁MK体育在线注册2非励磁,B→C通，则控制MK体育在线注册关。
